Configuration d'un Mikrotik:

Pour cet mission, j'ai configurer un Mikrotik pour pouvoir l'installer chez un client. Dans un premier temps je devais changer l'adresse IP par défaut mdu Mikrotik et affecter le Vlan 70 au port ethernet 1.

Ensuite pour chaque client est affecté un login (il s'agit ici du ppoe qui sert notamment a faire du point a point plus précisément c'est un protocole utilisée pour connecter un modem ADSL a un périphérique réseau).

J'ai donc affecter le login correspondant au client en rajoutant le mot de passe.

Les différentes informations concernant le client se trouve sur le rapport Vtiger de l'entreprise.

Par la suite j'ai activer l'accès a distance sur le port 61291. J'ai ouvert le port SNMP, le port 161 pour que les administrateurs puissent avoir accès au Mikrotik et pour pouvoir faire la supervision sur le modem ou encore de diagnostiquer des problèmes de réseaux. Ensuite j'ai  mis en place un pool DHCP qui va permettre de définir la plage d'adresse IP utillisés pour le serveur DHCP et pour les serveur de point a point. Et enfin j'ai fais un redirection du port 8080 sur l'adresse IP 192.168.2.252.

​

Commande des différentes configuration:

Affecter un VLAN: Pour affecter un VLAN, il faut utiliser la commande suivante:

cmd: "interface vlan" -------> pour entrer dans le répertoire

"add name=vlan70 vlan-id=70 interface=ether1 disabled=no" -------> affecter le VLAN au port ethernet 1

​

​

​

​

Activation PPPOE Client:

cmd: "interface pppoe-client" ------> Entrer dans le répertoire pppoe-client

"add name=pppoe-out1 user=A514D2E75DF@ora password=azerty interface=ether1 service-name disabled=no" -------> Affecter toutes les informations du client en fonction du rapport Vtiger.

​



​

​

​

​

Activation IP Pool:

cmd: "ip pool" -------> Entrer dans le répertoire ip pool

"add name=default-dhcp ip-pools ranges=192.168.2.10-192.168.2.35" -------> Affecter l'étendue des plages d'adresses utlisées pour le serveur DHCP.

​

​

​

​

Configuration de l'adresse IP, redirection vers port 8080 et SNMP:

Ouvrir le port 61291: IP>Firewall>+>Ajouter protocol UDP> Port dest:61291

Redirection port 8080 vers 192.168.2.252: IP>Firewall>+>Ajouter le port 80> Adresses Dest:192.168.2.252

Adresse IP: IP >Adresses> Ajouter l'adresse IP

​

​

Intervention a Petropol: J'avais pour mission de changer le modem Mikrotik de l'entreprise et ensuite faire remonter la session de l'utilisateur pppoe-client. Par la suite il fallait réinitialiser l'adresse MAC correspondant aux pppoe-client sur tous les ports des Mikrotik pour qu'il prennent en compte l'adresse MAC liée au pppoe-client.

​

Procédure: Voir a quelle pppoe-client il s'agit grâce aux rapport Vtiger.

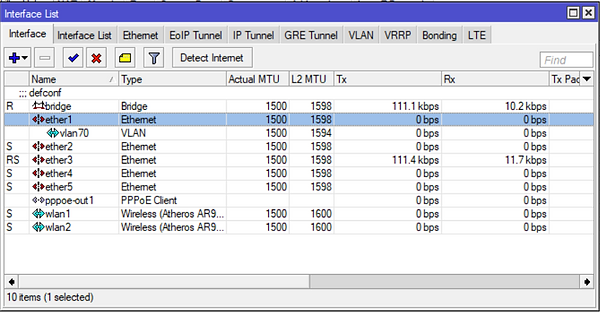

Cliquez sur interfaces> ppoe-client > mettre le login correspondant au client





​

​

​

​
